鸠江快马无线监控系统的构成

根据传输的距离、周边的环境选择，一般有2.4G和5.8G的频段选择。2.4G频段的无线网桥适用于传输距离较短（1-3公里），附近没有强烈干扰源的环境使用；而5.8G的无线网桥则适用于传输距离较远（5-50公里），附近有较强烈干扰源的恶劣环境下使用。

正文内容

线监控系统的构成：

发射端：

1、监控设备：网络摄像机
枪机或球机随便选择。

2、信号发射设备：无线网桥
根据传输的距离、周边的环境选择，一般有2.4G和5.8G的频段选择。2.4G频段的无线网桥适用于传输距离较短（1-3公里），附近没有强烈干扰源的环境使用；而5.8G的无线网桥则适用于传输距离较远（5-50公里），附近有较强烈干扰源的恶劣环境下使用。

3、馈线
用于连接传输设备和天线。

4、天线
分全向天线和定向天线，全向天线的收发范围为360度，但收发距离较短；定向天线的收发范围较窄，但收发距离较远，根据现场情况选择全向天线或者定向天线。

5、交换机

用于整合从多路线传输过来的信号，方便统一传输。

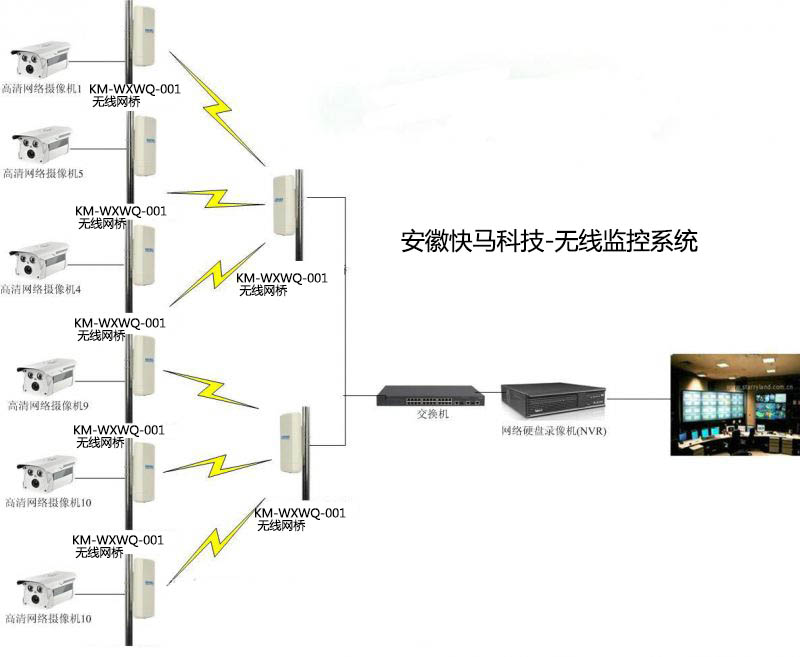

无线监控系统结构图

接收端：

1、信号接收设备：无线网桥
主要使用能与前端信号发射设备相配对的无线网桥。

2、馈线

3、天线

4、无线AP
用于信号覆盖。

5、交换机

6、NVR
用于读取数字信号，将视频影像传输到监视器上。

7、监视器
就是显示屏。

通过上述的前后端设备简要介绍，我们大致可以想象出一个监控系统的结构图了。
①网络摄像机利用无线网桥将视频数据传输到系统的后端。

②后端接收设备接收到前端发射过来的视频信号，然后通过NVR将视频信号传输监视器上。
